Jaka jest przepustowość zasuwy z siłownikiem elektrycznym?

Przepustowość zasuwy z siłownikiem elektrycznym jest krytycznym parametrem decydującym o jej wydajności i skuteczności w różnych zastosowaniach przemysłowych. Jako wiodący dostawca zasuw z siłownikiem elektrycznym, istotne jest zrozumienie, co oznacza przepustowość, w jaki sposób jest ona mierzona oraz czynniki, które na nią wpływają.

Zrozumienie wydajności przepływu

Przepustowość odnosi się do objętości płynu (cieczy lub gazu), która może przejść przez zawór w danym okresie i w określonych warunkach. Zwykle wyraża się go w metrach sześciennych na godzinę (m³/h), stopach sześciennych na minutę (CFM) lub innych jednostkach przepływu objętościowego. Przepustowość zaworu ma kluczowe znaczenie, ponieważ bezpośrednio wpływa na wydajność całego systemu rurociągów. Zawór o niewystarczającej przepustowości może powodować spadki ciśnienia, zmniejszenie natężenia przepływu i nieefektywność systemu.

Pomiar wydajności przepływu

Przepustowość zasuwy z siłownikiem elektrycznym jest zwykle mierzona za pomocą współczynnika przepływu, oznaczonego jako Cv. Wartość Cv reprezentuje liczbę galonów amerykańskich na minutę (GPM) wody o temperaturze 60°F, która przepłynie przez zawór przy spadku ciśnienia na zaworze wynoszącym 1 psi. Wyższa wartość Cv wskazuje na większą przepustowość.

Wzór do obliczenia wartości Cv jest następujący:
[ C_v=\frac{Q}{\sqrt{\Delta P}} ]
Gdzie:

• ( Q ) to natężenie przepływu w GPM
• ( \Delta P ) to spadek ciśnienia na zaworze w psi

Producenci zaworów zazwyczaj podają wartości Cv dla swoich produktów w kartach danych technicznych. Wartości te określa się w drodze badań laboratoryjnych w znormalizowanych warunkach.

Czynniki wpływające na wydajność przepływu

Na przepustowość zasuwy z siłownikiem elektrycznym może wpływać kilka czynników:

1. Rozmiar zaworu: Większe rozmiary zaworów zazwyczaj charakteryzują się większymi przepływami. Dzieje się tak dlatego, że większy zawór ma większy przekrój poprzeczny, co umożliwia przepływ większej ilości płynu. Na przykład 10-calowy zasuwa będzie miał znacznie większą przepustowość niż 2-calowy zasuwa.
2. Projekt zaworu: Wewnętrzna konstrukcja zaworu również odgrywa kluczową rolę. Dobrze zaprojektowany zawór o gładkiej ścieżce przepływu i minimalnych przeszkodach będzie miał większą przepustowość w porównaniu z zaworem o złożonej lub ograniczonej konstrukcji. Na przykład prosta konstrukcja zasuwy umożliwia bardziej bezpośredni przepływ płynu, co skutkuje mniejszymi turbulencjami i większą przepustowością.
3. Typ siłownika i działanie: Chociaż siłownik jest głównie odpowiedzialny za otwieranie i zamykanie zaworu, jego prędkość i dokładność działania mogą również wpływać na przepustowość. Wolno działający siłownik może nie być w stanie w odpowiednim czasie całkowicie otworzyć zaworu, co prowadzi do zmniejszenia natężenia przepływu. Dodatkowo niedokładny siłownik może nie ustawić precyzyjnie dysku zaworu, powodując częściowe blokady i zmniejszenie przepustowości.
4. Właściwości płynu: Właściwości transportowanego płynu, takie jak lepkość, gęstość i temperatura, mogą mieć wpływ na przepustowość. Na przykład ciecze o dużej lepkości będą przepływać wolniej przez zawór w porównaniu z cieczami o mniejszej lepkości. Temperatura może również wpływać na gęstość i lepkość płynu, co dodatkowo wpływa na charakterystykę przepływu.
5. Spadek ciśnienia: Jak wspomniano wcześniej, spadek ciśnienia na zaworze jest bezpośrednio powiązany z przepustowością. Większy spadek ciśnienia może ograniczyć przepływ płynu przez zawór. Dlatego ważne jest zaprojektowanie systemu rurociągów tak, aby zminimalizować spadki ciśnienia i zapewnić optymalny przepływ.

Zastosowania i wymagania dotyczące przepustowości

Różne zastosowania przemysłowe mają różne wymagania dotyczące przepustowości zasuw z siłownikiem elektrycznym.

• Stacje uzdatniania wody: W zakładach uzdatniania wody zasuwy służą do kontrolowania przepływu wody na różnych etapach procesu uzdatniania. Do efektywnego odprowadzania dużych ilości wody często potrzebne są zawory o dużym przepływie. Na przykład na rurociągach poboru i odprowadzania wody w stacji uzdatniania wody konieczne są zawory o dużych wartościach Cv, aby zapewnić ciągły i odpowiedni dopływ wody.
• Przemysł naftowy i gazowy: W sektorze ropy i gazu zasuwy są stosowane w rurociągach do transportu ropy naftowej, gazu ziemnego i produktów rafinowanych. Wymagania dotyczące przepustowości zależą od wielkości rurociągu i wielkości produkcji. Zawory wysokociśnieniowe i o dużej przepustowości są niezbędne do utrzymania wydajnego działania systemu rurociągów.
• Elektrownie wytwarzające energię: Elektrownie, niezależnie od tego, czy są opalane węglem, gazem czy atomem, wykorzystują zasuwy do kontrolowania przepływu pary, wody i innych płynów. Przepustowość tych zaworów ma kluczowe znaczenie dla utrzymania prawidłowego działania procesu wytwarzania energii. Na przykład w systemie turbiny parowej wymagane są zawory o precyzyjnej kontroli przepływu i dużej przepustowości, aby regulować przepływ pary i zapewnić optymalną moc wyjściową.

Nasz asortyment produktów i przepustowość

Jako dostawca zasuw z siłownikiem elektrycznym oferujemy szeroką gamę produktów o różnych wydajnościach przepływu, aby sprostać różnorodnym potrzebom naszych klientów. NaszElastyczny zawór klinowy ze stali nierdzewnejjest przeznaczony do zastosowań, w których wymagana jest odporność na korozję i duża przepustowość. Elastyczna konstrukcja klina zapewnia szczelne uszczelnienie i płynny przepływ płynu, co skutkuje doskonałą wydajnością przepływu.

NaszZasuwa zasuwowa z siłownikiem pneumatycznymzapewnia niezawodne i wydajne rozwiązanie do zastosowań wymagających szybkiego otwierania i zamykania. Siłownik pneumatyczny pozwala na precyzyjną kontrolę położenia zaworu, które można regulować w celu optymalizacji wydajności przepływu zgodnie ze specyficznymi wymaganiami instalacji.

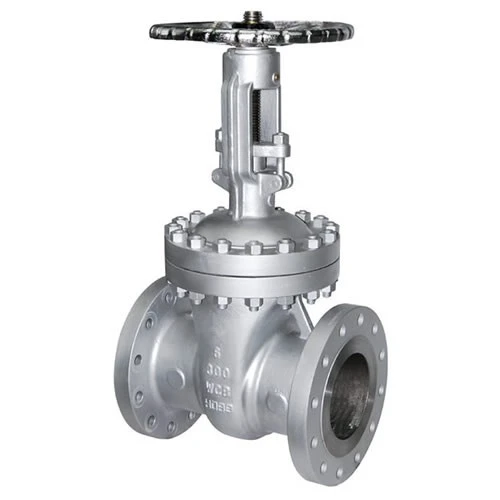

Oferujemy równieżElastyczny zawór klinowy ze stali węglowej, który jest odpowiedni do zastosowań wysokociśnieniowych i wysokotemperaturowych. Konstrukcja ze stali węglowej zapewnia wytrzymałość i trwałość, a elastyczna konstrukcja klina zapewnia dobre właściwości przepływu i szczelne uszczelnienie.

Znaczenie wyboru właściwej wydajności przepływu

Wybór odpowiedniej przepustowości zasuwy z siłownikiem elektrycznym ma kluczowe znaczenie dla ogólnej wydajności i efektywności systemu rurociągów. Zawór o zbyt małym rozmiarze może prowadzić do zwiększonych spadków ciśnienia, zmniejszenia natężenia przepływu i nadmiernego zużycia energii. Z drugiej strony zawór przewymiarowany może być droższy, zajmować więcej miejsca i może nie zapewniać dokładnej kontroli przepływu.

Przy wyborze zaworu ważne jest, aby wziąć pod uwagę specyficzne wymagania aplikacji, w tym wymagane natężenie przepływu, zakres ciśnień, właściwości cieczy i warunki pracy. Nasz zespół ekspertów może pomóc w wyborze najodpowiedniejszego zaworu o odpowiedniej przepustowości dla Twojego projektu.

Wniosek

Przepustowość zasuwy z siłownikiem elektrycznym jest istotnym parametrem decydującym o jej działaniu w różnych zastosowaniach przemysłowych. Zrozumienie czynników wpływających na przepustowość, takich jak rozmiar zaworu, jego konstrukcja, działanie siłownika, właściwości cieczy i spadek ciśnienia, jest niezbędne przy wyborze odpowiedniego zaworu dla danego systemu.

Jako niezawodny dostawca zasuw z siłownikiem elektrycznym, dokładamy wszelkich starań, aby dostarczać produkty wysokiej jakości o szerokim zakresie przepływów, aby sprostać różnorodnym potrzebom naszych klientów. Jeśli szukasz zasuwy o optymalnej przepustowości dla swojego zastosowania, skontaktuj się z nami w celu rozpoczęcia dyskusji na temat zamówienia. Nasz zespół ekspertów z przyjemnością pomoże Ci w znalezieniu najlepszego rozwiązania dla Twojego projektu.

Referencje

• Crane Co., „Przepływ płynów przez zawory, złączki i rury”, 1988.
• Normy ASME dotyczące pomiaru przepływu płynów w rurach.
• Dokumenty techniczne Stowarzyszenia Producentów Zaworów (VMA).
