Co to jest zawór motylkowy

Zawory motylkowe stosuje się tam, gdzie przestrzeń jest ograniczona. W przeciwieństwie do zasuw, przepustnic można używać do dławienia lub regulacji przepływu, zarówno w pozycji całkowicie otwartej, jak i całkowicie zamkniętej. Strata ciśnienia na zaworze motylkowym jest niewielka w porównaniu z zasuwą. Jeśli chcesz poznać specyfikację i cenę przepustnicy, skontaktuj się z nami!

Typ zaworu motylkowego

Centryczne lub koncentryczne zawory motylkowe
Koncentryczne przepustnice nadają się do zastosowań niskociśnieniowych. Najbardziej podstawowym typem jest koncentryczny zawór motylkowy. Wrzeciono przechodzi przez linię środkową tarczy, umieszczoną w środku otworu rury. Gniazdo zaworu znajduje się na wewnętrznym obwodzie korpusu zaworu. Tarcza styka się z gniazdem pod kątem około 85 stopni podczas obrotu o 90 stopni. Konstrukcja ta nazywana jest uszczelką sprężystą, ponieważ opiera się na gumowym gnieździe, które skutecznie uszczelnia przepływ w stanie zamkniętym.

Mimośrodowe zawory motylkowe
Mimośrodowe przepustnice mają trzpień przechodzący za linią środkową tarczy, po stronie przeciwnej do kierunku przepływu. Zawory te mogą być z pojedynczym, podwójnym lub potrójnym przesunięciem.
●Pojedyncze przesunięcie: Trzpień znajduje się tuż za linią środkową.
●Podwójne przesunięcie: Nazywane także podwójnie mimośrodowym, zawory te mają trzpień za tarczą z dodatkowym przesunięciem w jedną stronę, dzięki czemu tarcza ociera się o gniazdo jedynie przy 1-3 stopniu obrotu podczas zamykania.

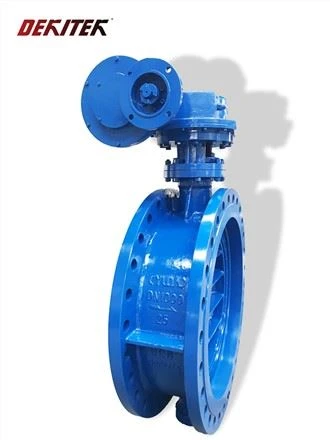

● Przepustnica z potrójnym przesunięciem (TOV lub TOBV): Są one podobne do zaworów z podwójnym przesunięciem, ale trzecie przesunięcie sprawia, że zawory te są bardziej wydajne i odporne na zużycie.

Zawory motylkowe typu waflowego
Zawór motylkowy typu opłatkowego stanowi najbardziej ekonomiczną konstrukcję. Jest umieszczony pomiędzy dwoma kołnierzami rur, aby umożliwić przepływ i uszczelnienie przed dwukierunkową różnicą ciśnień i przepływem wstecznym w uniwersalnych systemach przepływowych. Jest lekki i oferuje niższe koszty początkowe i instalacji.
Zawory te mogą, ale nie muszą, mieć otwory kołnierzowe na zewnątrz korpusu. Kołnierze rurowe są łączone z rurociągami za pomocą długich śrub przechodzących przez cały korpus zaworu. Uszczelki, o-ringi i płaskie przylgi zaworów zapewniają uszczelnienie pomiędzy zaworem a kołnierzami rury.

Zawory motylkowe kołnierzowe
Zawory motylkowe kołnierzowe wykorzystują tarczę lub łopatkę zamontowaną centralnie na wale, trzpieniu lub kołnierzu, która działa jak oś obracającej się tarczy. Zawory te mają dwa kołnierze na każdym końcu, co zapewnia im większy rozstaw powierzchni niż zawory z końcówkami lub zawory płytkowe. Położenie i kierunek dysku względem kołnierzy określa kierunek przepływu.
Zawory motylkowe kołnierzowe mogą być obrotowe, pneumatyczne lub hydrauliczne, stosowane między innymi w dystrybucji wody, instalacjach chemicznych i wentylacji.

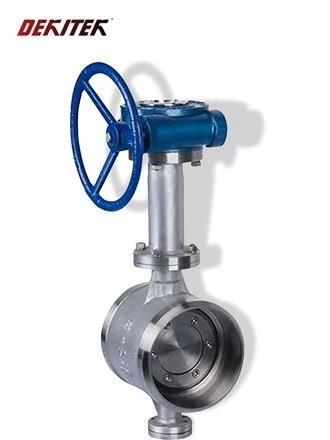

Zawory motylkowe zgrzewane doczołowo
Zawory motylkowe zgrzewane doczołowo mają podwójne lub potrójne przesunięcie i są odporne na ekstremalne temperatury, ciśnienie i korozję. Dzięki temu nadają się do stosowania w systemach ciepłowniczych, gazowych, energetycznych, chemicznych, rafineryjnych i chemicznych.

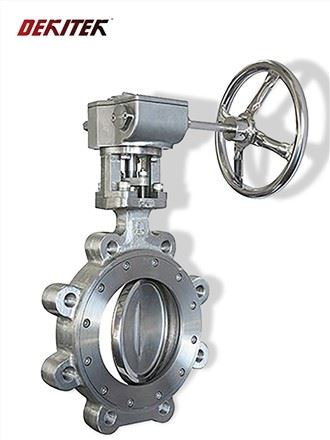

Zawory motylkowe typu Lug
Te typy zaworów mają gwintowane wkładki (ucha) na zewnątrz zaworu. Posiadają wystające nóżki z otworami na śruby odpowiadające otworom w rurze i kołnierzach, a zawór montowany jest pomiędzy dwoma kołnierzami za pomocą zestawu śrub dla każdego kołnierza. Instalacja pozwala na obsługę w ślepym zaułku lub wyeliminowanie dalszych rur bez wpływu na drugą stronę. Porównanie zaworów motylkowych z występami i zaworami motylkowymi znajduje się w poniższej tabeli.

Double Offset Flange End Type Butterfly Valve

Zaleta zaworów motylkowych

Lekka i kompaktowa konstrukcja
Cienki metalowy pasek działa jak mechanizm kontroli przepływu dla zaworów motylkowych. Tarcza łączy się z siłownikiem za pomocą lekkiego trzpienia. Producenci optymalizują konstrukcję tarczy, aby zapewnić jej wystarczającą wytrzymałość do regulacji przepływu płynu. W rezultacie zmniejsza się przestrzeń wymagana do umieszczenia dysku. Korpusy przepustnic są zwarte i zajmują mniej miejsca niż inne typy zaworów. Zawory można montować w rurociągach znajdujących się w ograniczonej przestrzeni. Koszt produkcji zaworów zależy od ilości potrzebnych materiałów. Zawory motylkowe są tanie, ponieważ nie zużywają dużo materiału. Ich zwarta konstrukcja oznacza, że zawory nie stają się coraz większe wraz ze wzrostem średnic systemów dystrybucji i uzdatniania wody.

Niski spadek ciśnienia i współczynnik odzysku przy wysokim ciśnieniu
Systemy dystrybucji wody wymagają ciągłego pompowania, aby sprostać wymaganiom konsumentów. Kiedy w systemie występuje spadek ciśnienia, zapotrzebowanie na energię dla pomp wzrasta. Zawory powodują spadki ciśnienia na odcinkach rur i mogą obciążać pompy. Tarcza przepustnicy jest zawsze obecna w przepływie. Jednakże jego lekka konstrukcja zapewnia, że spadek ciśnienia na zaworze jest minimalny. Tarcza charakteryzuje się wysokim współczynnikiem odzysku ciśnienia i szybko reaguje na zmiany warunków ciśnienia w rurze.
Zdolność przepustnic do utrzymywania niskich spadków ciśnienia zapewnia niskie zużycie energii do pompowania wody przez złożone miejskie systemy wodociągowe. Dzięki temu koszty eksploatacji rurociągów są niskie.

Łatwość obsługi i uruchamiania
Zastosowanie cienkiego metalowego paska jako mechanizmu regulacji przepływu upraszcza obsługę i uruchamianie przepustnic. Tarcza wymaga niewielkiej siły, aby pokonać opór tarcia płynu roboczego. Moment obrotowy wymagany do zainicjowania ćwierćobrotu zaworu jest równie niski.

Niskie wymagania konserwacyjne
Zawory motylkowe mają niewiele elementów wewnętrznych, a prosta konstrukcja zapewnia, że niewiele części koliduje ze sobą, co skutkuje mniejszą liczbą awarii. Zawory nie posiadają kieszeni zatrzymujących zanieczyszczenia i zanieczyszczenia znajdujące się w wodzie i ściekach.
Przy mniejszej liczbie awarii i interwencji konserwacyjnych zawory mogą pracować przez kilka cykli, co jest pożądaną jakością w przypadku dystrybucji wody na dużą skalę i zbierania ścieków.

Szybkie i skuteczne uszczelnianie
Zawory motylkowe szybko reagują na sygnały sterujące. Skutecznie uszczelniają media serwisowe. Zastosowania związane z dystrybucją wody miejskiej wymagają najwyższego poziomu precyzji, aby zagwarantować czystość i zdatność wody do picia. W instalacjach gromadzenia i oczyszczania ścieków zawory zapobiegają wyciekom, które mogą mieć wpływ na jakość procesów.

Elementy zaworu motylkowego

Korpus zaworu motylkowego
Zawory motylkowe mają zazwyczaj korpusy, które mieszczą się pomiędzy dwoma kołnierzami rur. Najpopularniejsze konstrukcje korpusów to występy i wafle. Korpus występów ma wystające występy, w których znajdują się otwory na śruby pasujące do tych w kołnierzu rury. Korpus płytki nie posiada wystających występów. Zawór płytkowy jest umieszczony pomiędzy kołnierzami rur, a śruby kołnierza otaczają korpus.
Każdy typ ciała ma zalety, z których niektóre są wymienione:
● Wersja waflowa jest tańsza niż wersja z występem.
●Konstrukcje płytkowe nie przenoszą ciężaru instalacji rurowej bezpośrednio przez korpus zaworu.
● Korpus z końcówką umożliwia serwisowanie w ślepym zaułku lub demontaż rurociągu znajdującego się za nim.

Dysk zaworu motylkowego
Elementem zamykającym przepływ przepustnicy jest dysk. Wiele odmian konstrukcji dysku ewoluowało w zależności od orientacji dysku i trzpienia, próbując poprawić przepływ, uszczelnienie i/lub moment obrotowy.
Dysk jest odpowiednikiem korka w zaworze czopowym, zasuwy w zasuwie lub kuli w zaworze kulowym. Obrót dysku o jedną czwartą obrotu lub o 90 stopni otwiera i zamyka przepustnicę.

Trzpień zaworu motylkowego
Trzpień przepustnicy może być wałem jednoczęściowym lub dwuczęściowym (z dzielonym trzpieniem).
Trzpień w najbardziej sprężystych konstrukcjach jest chroniony przed czynnikami, co pozwala na efektywny dobór materiału pod względem kosztów i właściwości mechanicznych.
W konstrukcjach o wysokiej wydajności trzpienie stykają się z mediami i dlatego muszą być kompatybilne, a także zapewniać wymaganą wytrzymałość do osadzania i wyjmowania dysku z gniazda.

Gniazdo zaworu motylkowego
Gniazdo zaworu motylkowego ze sprężystym gniazdem wykorzystuje pasowanie wciskowe pomiędzy krawędzią dysku a gniazdem, aby zapewnić odcięcie. Materiał siedziska może być wykonany z wielu różnych elastomerów lub polimerów. Siedzisko może być klejone z korpusem lub wciskane lub blokowane.
W przepustnicach o wysokiej wydajności odcięcie może być zapewnione poprzez konstrukcję gniazda z pasowaniem wciskowym lub konstrukcję gniazda zasilanego liniowo, w której ciśnienie w rurociągu wykorzystuje się do zwiększenia wcisku pomiędzy gniazdem a krawędzią dysku. Najpopularniejszym materiałem gniazd jest politetrafluoroetylen (PTFE) lub wzmocniony PTFE (RTFE) ze względu na szerszy zakres kompatybilności i zakresu temperatur.
Gniazda metalowe oferowane są także w wysokowydajnych przepustnicach. Te metalowe gniazda umożliwiają stosowanie przepustnicy w jeszcze wyższych temperaturach do 1,000 stopnia F. Oferowane są konstrukcje ognioodporne, które zapewniają odcięcie polimerowego zaworu gniazdowego przed pożarem, a metalowa uszczelka zapewnia wyłączenie w trakcie i po pożarze.

Jak konserwować zawór motylkowy

Zawór motylkowy w użyciu:
●Gwint trzpienia często ociera się o nakrętkę trzpienia i do smarowania należy nałożyć odrobinę masła lub proszku grafitowego.
●W przypadku zaworów, które nie są często otwierane i zamykane, należy regularnie obracać pokrętło i dodawać smaru do gwintu trzpienia zaworu, aby zapobiec jego przygryzieniu.
●W przypadku zaworów zewnętrznych należy dodać osłonę ochronną na trzpień zaworu, aby zapobiec deszczowi, śniegowi, kurzowi i rdzy.
●Jeżeli zawór jest przekładnią mechaniczną, należy na czas uzupełnić olej smarowy i utrzymywać zawór w czystości.
●Nie opieraj się na zaworze w celu podparcia innych ciężkich przedmiotów i nie stawaj na zaworze.
●Trzpień zaworu, szczególnie część gwintowana, powinien być często czyszczony i dodawany nowy smar, aby zapobiec osadzaniu się twardych zanieczyszczeń w pyle, zużyciu gwintu i powierzchni trzpienia zaworu oraz wpłynąć na żywotność.

Zawory motylkowe, które nie były używane przez długi czas:
●Zawory, które nie są używane, należy odpowiednio przechowywać i nie należy ich układać w przypadkowych stosach. Małe zawory umieszcza się na półkach, a duże zawory można starannie ułożyć na podłodze magazynu. Nie dopuścić, aby powierzchnia połączenia kołnierza dotykała podłoża. Chroń zawór przed uszkodzeniem.
●W przypadku zaworów, które nie będą używane przez krótki okres czasu, należy usunąć uszczelnienie azbestowe, aby uniknąć korozji elektrochemicznej i uszkodzenia trzpienia zaworu.
●Sprawdź zawór, który właśnie trafił do magazynu. Jeśli podczas transportu do wnętrza dostała się woda deszczowa lub brud, należy je wytrzeć do czysta, a następnie przechowywać.
●Wlot i wylot zaworu należy uszczelnić papierem woskowanym lub arkuszami tworzywa sztucznego, aby zapobiec przedostawaniu się brudu.
● Powierzchnię roboczą zaworu, która może rdzewieć w atmosferze, należy w celu jej zabezpieczenia pokryć olejem antykorozyjnym.
●Zawór umieszczony na zewnątrz musi być przykryty elementami odpornymi na deszcz i kurz, takimi jak linoleum lub plandeka. Magazyn, w którym przechowywany jest zawór, powinien być utrzymywany w czystości i suchości.

Jakie są główne czynniki wpływające na skuteczność uszczelniania zaworów motylkowych?

Struktura uszczelniająca
Pod wpływem zmiany temperatury lub siły uszczelniającej zmieni się struktura pary uszczelniającej. Co więcej, zmiana ta wpłynie na siłę pomiędzy parami uszczelnień i zmieni ją, zmniejszając w ten sposób skuteczność uszczelnienia zaworu. Dlatego wybierając uszczelkę, należy wybrać uszczelkę z odkształceniem sprężystym. Jednocześnie należy zwrócić uwagę na grubość powierzchni uszczelniającej. Powodem jest to, że powierzchnia styku pary uszczelniającej nie może być całkowicie dopasowana. Wraz ze wzrostem szerokości powierzchni stykowej powierzchni uszczelniającej zwiększa się siła potrzebna do uszczelnienia.

Specyficzne ciśnienie powierzchni uszczelniającej
Specyficzny nacisk powierzchni uszczelniającej wpływa na skuteczność uszczelnienia przepustnicy i żywotność zaworu. Dlatego bardzo ważnym czynnikiem jest również nacisk właściwy powierzchni uszczelniającej. W tych samych warunkach zbyt wysokie ciśnienie właściwe spowoduje uszkodzenie zaworu, ale zbyt małe ciśnienie właściwe spowoduje nieszczelność zaworu. Dlatego podczas projektowania musimy w pełni rozważyć zasadność określonego ciśnienia.

Właściwości fizyczne ośrodka
Właściwości fizyczne medium wpływają również na skuteczność uszczelniania przepustnicy. Te właściwości fizyczne obejmują między innymi temperaturę, lepkość i hydrofilowość powierzchni. Zmiana temperatury wpływa nie tylko na luz pary uszczelniającej i zmianę wielkości części, ale ma także nierozerwalny związek z lepkością gazu. Lepkość gazu wzrasta lub maleje wraz ze wzrostem lub spadkiem temperatury. Dlatego też, aby ograniczyć wpływ temperatury na szczelność zaworu, projektując parę uszczelniającą, powinniśmy projektować ją jako zawór z kompensacją termiczną, np. z elastycznym gniazdem zaworu. Lepkość jest związana z przepuszczalnością płynu. W tych samych warunkach im większa lepkość, tym mniejsza zdolność penetracji płynu. Hydrofilowość powierzchni oznacza, że jeśli na powierzchni metalu znajduje się film, należy go usunąć. Z powodu bardzo cienkiego filmu olejowego zniszczy on hydrofilowość powierzchni, powodując zablokowanie kanałów płynu.

Jakość pary uszczelniającej

Jakość pary uszczelniającej oznacza przede wszystkim konieczność sprawdzenia doboru, dopasowania i dokładności wykonania materiałów. Na przykład tarcza zaworu dobrze pasuje do powierzchni uszczelniającej gniazda zaworu, co może poprawić skuteczność uszczelnienia.

Nasz zakład

productcate-1-1

Certyfikaty

Często Zadawane Pytania

P: Jaka jest różnica między przepustnicą a zaworem BF?

Odp.: W porównaniu z zaworami typu wafer i typu bf typu lug, przepustnica kołnierzowa może wytrzymać większe ciśnienie i jest szeroko stosowana w trudnych i trudnych warunkach. Najpopularniejszymi materiałami na korpus zaworu BF są stal węglowa i żeliwo sferoidalne, przy czym te dwa typy są bardziej dostępne i niedrogie.

P: Czy przepustnica jest zaworem odcinającym?

Odp.: Jest on również używany jako ogólny zawór odcinający powyżej 1,5" -148". Zawory motylkowe zapewniają szczelniejsze uszczelnienie niż zawór zasuwowy lub kulowy i są niezwykle przydatne w zatrzymywaniu przepływu płynu. Prosta konstrukcja, niewielka waga i wykorzystanie mniejszej przestrzeni sprawiają, że jest to również idealny wybór w porównaniu do innych zaworów.

P: Kiedy nie używać przepustnicy?

Odp.: Zawory motylkowe nie są przeznaczone do obsługi suchych materiałów sypkich. Zostały zaprojektowane do zastosowań gazowych i ciekłych. Ścieralność suchych materiałów sypkich powoduje erozję zaworów motylkowych do tego stopnia, że nie uszczelniają one już prawidłowo i wymagają wymiany.

P: Czy przepustnice można stosować do powietrza?

Odp.: Zawór motylkowy jest powszechnie stosowany w przypadku rur sprężonego powietrza o większych średnicach i tam, gdzie dostępne są złącza kołnierzowe.

P: Dlaczego warto stosować zawór motylkowy zamiast zaworu kulowego?

Odp.: Przepustowość: Zawory motylkowe mogą zapewniać większą przepustowość, ponieważ są łatwo dostępne w przypadku rur o większej średnicy niż zawór kulowy. Uszczelnienie: Zawory kulowe zapewniają szczelne uszczelnienie w zastosowaniach procesowych, które wymagają zerowych wycieków po odcięciu.

P: Co to jest przepustnica używana do gazu?

Odp.: Przepustnice BF31 do gazu są urządzeniami przechwytującymi w rurociągach gazowych średniego/niskiego ciśnienia. Można je stosować również do przechwytywania cieczy, gdy wymagana jest hermetyczna szczelność, małe straty ciśnienia i zwarta konstrukcja w kierunku przepływu.

P: Który jest lepszy zawór motylkowy czy zasuwa?

Odp.: Regulacja przepływu: Zawór motylkowy może modulować lub dławić przepływ, podczas gdy zasuwa może być jedynie włączana/wyłączana. Opór przepływu: Zasuwa zapewnia mniejszy opór przepływu, a tym samym mniejszy spadek ciśnienia niż przepustnica. Ciśnienie: Zasuwy wytrzymują wyższe ciśnienia niż przepustnice.

P: Jak rozpoznać zawór motylkowy?

Odp.: Zawory motylkowe swoją nazwę zawdzięczają kształtowi korpusu i elementów zamykających. Mają prostą konstrukcję składającą się z mniejszej liczby części, co ułatwia naprawę i konserwację. Korpus zaworu — zawory motylkowe mają korpusy, które mieszczą się pomiędzy dwoma kołnierzami rur. Istnieją dwa typy korpusów zaworów, typ z występem i typ płytki.

P: Jaka jest alternatywa dla zaworu motylkowego?

Odp.: Zawory grzybkowe również szybko się uruchamiają, wymagają jedynie obrotu o 90- stopni i zapewniają taką samą łatwą wizualną kontrolę stanu jak zawory motylkowe dzięki ich uchwytom.

P: Czy zawór motylkowy zapobiega przepływowi zwrotnemu?

Odp.: Zawory motylkowe są niezbędne w wielu zastosowaniach przemysłowych, w tym w przetwórstwie petrochemicznym. Zawory te mogą uruchamiać lub zatrzymywać przepływ, regulować i izolować płyny w rurociągach oraz zapobiegać przepływowi zwrotnemu. Przepływ płynu przez zawór motylkowy jest kontrolowany poprzez manipulację położeniem dysku.

P: Czy zawory motylkowe nadają się do pracy przy wysokim ciśnieniu?

Odp.: Dzięki temu idealnie nadają się do stosowania w sytuacjach związanych z umiarkowanymi temperaturami i wysokim ciśnieniem. Uszczelnienia tych zaworów charakteryzują się dużą wydajnością, dlatego stanowią także doskonały wybór do dystrybucji wody na dużą skalę. Zawory motylkowe mogą nawet pomóc w zapobieganiu skutkom zjawiska zwanego uderzeniem wodnym.

P: Czy przepustnice są dobre do kontroli przepływu?

Odp.: Zawory motylkowe są postrzegane jako lekka i tańsza alternatywa dla wielu innych typów zaworów, w tym zaworów kulowych. Podstawowym zastosowaniem zaworu motylkowego jest zawór odcinający, ale nadają się one również do stosowania jako zawór sterujący przepływem płynu w oczyszczaniu ścieków, rolnictwie i zastosowaniach wodnych.

P: Czy zawory motylkowe mogą być stosowane do pary?

Odp.: W zastosowaniach parowych przepustnice zostały w dużej mierze zastąpione zaworami kulowymi. Zawory motylkowe są częściej stosowane w systemach cieczowych lub tam, gdzie przestrzeń jest ograniczona.

P: Czy zawór motylkowy jest zaworem kulowym?

Odp.: Podstawową różnicą pomiędzy zaworami kulowymi i motylkowymi jest przepływ regulacji, otwieranie i zamykanie końców rur lub rur o małej średnicy. Wręcz przeciwnie, przepustnice służą do otwierania i zamykania, a także do regulacji przepływu w rurach odgałęzionych.
